田径场看台
点击数:更新时间:2021年05月14日

 田径场看台建筑总面积3117平方米,共两层。位于整个校园用地西南角,风雨操场西侧。主要功能为3038座的看台及看台下方看台配套功能用房。功能布置紧凑,交通流线清晰。

首层平面南北两端设健身房和乒乓球室,利用中廊连接两端,中廊两侧布置门厅、办公、贵宾门厅、运动员室、裁判员休息室、更衣室、器械室和可供看台座席使用的卫生间。西侧设置直接对外的消防控制室。

二层为看台座席、播音室、音响室、主席台以及结合主席台设置的贵宾休息室。看台座席上空局部设置钢结构雨棚。

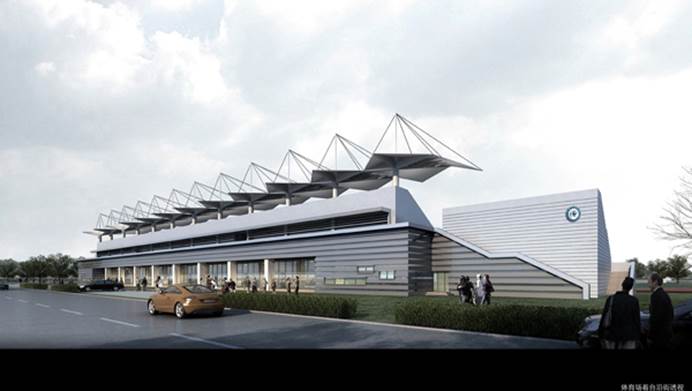

本项目的整体风格简洁大气,深浅两种铝合金格栅与灰色金属坡屋面的搭配相得益彰看台屋顶雨棚采用钢结构悬臂吊挂结构,上覆折板金属屋面,与校园整体风格协调统一。

说明: http:/jbjsc/j2.jpg

项目名称

田径场看台

建设单位

37266威尼斯官网

建筑面积

3117平方米

勘察单位

建设综合勘察研究设计院有限公司

开工时间

2015.4.30

设计单位

东南大学建筑设计研究院有限公司

竣工时间

2017.9.8

施工单位

安徽水利开发股份有限公司

施工合同价

1013万元

监理单位

马鞍山迈世纪工程咨询有限公司

竣工结算价

933万元

跟踪审计单位

马鞍山迈世纪工程咨询有限公司



名称

面积(m2)

总高(m)

层高(m)

室内
标高

室内外高差

长(m)*宽(m)

地上

地下

合计

田径场看台

3117

3117

19.4

5.35+4.95+8.95

20.1

0.15

1.2+8.7*15+1.2=132.9m
0.5+2.7+4.3+5.7+7+1.3=21.5m

备注

总座位3027座,其中主席台座位数153座。
